Dans l’univers de la charpente traditionnelle, certains éléments structurels passent inaperçus aux yeux des profanes, bien qu’ils jouent un rôle déterminant dans la stabilité de votre toiture. L’échantignole fait partie de ces pièces méconnues qui garantissent pourtant la solidité et la durabilité de votre charpente. Cette petite pièce triangulaire, souvent fabriquée à partir de chutes de bois, assure une fonction technique fondamentale : elle empêche les pannes de glisser le long des arbalétriers et répartit uniformément les charges sur la structure porteuse. Nous vous proposons de découvrir cet élément indispensable de la charpenterie, ses spécificités techniques et les règles à respecter pour une mise en œuvre optimale.
Qu’est-ce qu’une échantignole

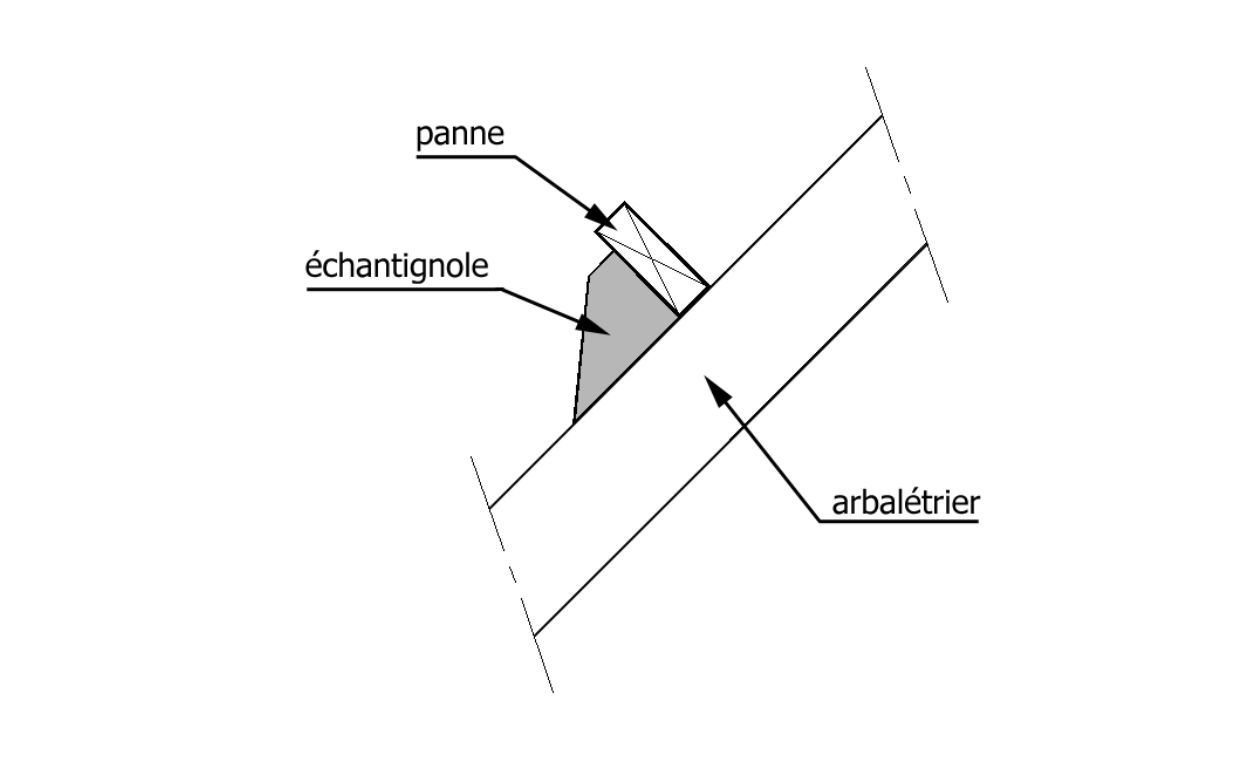

L’échantignole, également orthographiée échantignolle, chantignole ou chantignolle selon les régions, désigne une pièce de bois de forme triangulaire ou d’équerre fixée sur l’arbalétrier d’une charpente. Cette pièce auxiliaire fait office de taquet ou de cale pour maintenir les pannes en position et éviter leur glissement le long de la pente du toit.
Concrètement, l’échantignole se présente sous la forme d’un triangle rectangle dont l’hypoténuse épouse parfaitement la face supérieure de l’arbalétrier. Sa face verticale sert d’appui à la panne, tandis que sa base horizontale assure la répartition des efforts sur une surface plus importante. Cette conception géométrique simple mais ingénieuse permet de transformer une contrainte ponctuelle en charge répartie, préservant ainsi l’intégrité du bois de charpente.
Le rôle fondamental de l’échantignole en charpente
L’échantignole remplit plusieurs fonctions techniques indispensables au bon comportement mécanique de la charpente. Sa mission première consiste à empêcher le glissement des pannes sous l’effet de leur propre poids et des charges qu’elles supportent (couverture, neige, vent). Sans cet élément de retenue, les pannes auraient tendance à descendre le long de la pente des arbalétriers, compromettant la stabilité de l’ensemble.
Au-delà de cette fonction d’ancrage, l’échantignole joue un rôle majeur dans la répartition des charges verticales et horizontales. Elle transforme les efforts ponctuels exercés par les pannes en contraintes distribuées sur une plus grande surface de l’arbalétrier, réduisant ainsi les risques d’écrasement du bois. Cette redistribution des forces contribue à la stabilité globale de la charpente en limitant les déformations et en préservant la géométrie initiale de la structure.
Les différents types d’échantignoles
La charpenterie distingue principalement deux types d’échantignoles, chacune adaptée à une configuration spécifique de pose des pannes. Le choix entre ces variantes dépend de l’orientation souhaitée pour la panne et des contraintes architecturales du projet.
| Type d’échantignole | Forme | Application | Particularités |
|---|---|---|---|
| Échantignole à panne à devers | Triangle rectangle simple | Pannes inclinées suivant la pente | Réalisation plus simple, forme triangulaire basique |
| Échantignole pour panne d’aplomb | Équerre à 90° | Pannes verticales perpendiculaires à l’arbalétrier | Forme plus complexe avec retour horizontal |
L’échantignole à panne à devers présente la conception la plus courante et la plus simple à réaliser. Sa forme triangulaire épouse naturellement l’inclinaison de l’arbalétrier et convient parfaitement aux pannes posées selon la pente du toit. L’échantignole pour panne d’aplomb nécessite un usinage plus précis car elle doit offrir un appui parfaitement vertical à la panne tout en s’adaptant à l’inclinaison de l’arbalétrier.
Matériaux et choix du bois pour l’échantignole
Le choix du matériau constitue un aspect fondamental pour garantir la durabilité et la performance mécanique de l’échantignole. Les bois résineux représentent le choix privilégié des charpentiers, notamment le douglas, le sapin épicéa et le pin sylvestre. Le douglas se distingue particulièrement par sa densité élevée de 550 kg/m³ et ses excellentes propriétés mécaniques qui en font un matériau de référence pour les structures porteuses.
Les critères de sélection du bois doivent respecter des exigences techniques strictes pour assurer la fiabilité de la liaison. Le matériau doit présenter plusieurs caractéristiques essentielles :
- Un taux d’humidité inférieur à 18% pour limiter les variations dimensionnelles
- Un fil droit sans nœuds importants dans les zones d’appui
- Une densité suffisante pour résister aux efforts de compression
- Un traitement préventif contre les insectes et champignons si nécessaire
- Une section adaptée aux charges à reprendre
Les échantignoles métalliques en acier galvanisé constituent une alternative moderne qui gagne en popularité auprès des professionnels. Ces solutions industrielles offrent une résistance mécanique supérieure et une durabilité accrue, mais leur coût reste généralement plus élevé que les versions traditionnelles en bois.
Dimensionnement et calcul de l’échantignole
Le dimensionnement de l’échantignole obéit à des règles empiriques éprouvées qui garantissent sa capacité de résistance aux efforts qu’elle doit reprendre. La formule de base établit que la longueur de la semelle doit représenter 133% de la hauteur de la panne supportée. Cette règle du tiers supplémentaire assure une surface d’appui suffisante pour répartir les charges sans risquer l’écrasement du bois.
Prenons l’exemple concret d’une panne de section 150 x 225 mm. Le calcul s’effectue en appliquant le coefficient 1,33 à la hauteur de 225 mm, soit 225 x 1,33 = 299,25 mm que l’on arrondit à 300 mm pour obtenir la longueur de semelle. Pour une échantignole destinée à une panne d’aplomb, il convient d’ajouter l’épaisseur de la panne à cette dimension de base, soit dans notre exemple 300 + 150 = 450 mm.
La hauteur de l’échantignole correspond généralement à la hauteur de la panne augmentée d’une marge de sécurité de 20 à 30 mm pour faciliter la mise en place et compenser les tolérances d’exécution. L’épaisseur de l’échantignole doit être identique à la largeur de l’arbalétrier qui la reçoit pour assurer un appui sur toute la section.
Réalisation et fixation de l’échantignole
La fabrication de l’échantignole s’effectue traditionnellement à partir de chutes de pannes ou d’arbalétriers, optimisant ainsi l’utilisation des matériaux et garantissant une compatibilité parfaite des essences. Le processus débute par le traçage précis des dimensions calculées sur la chute de bois, en utilisant une équerre pour garantir l’angle droit entre la base et la hauteur.
La découpe s’effectue à la scie circulaire ou à la scie à onglets en respectant scrupuleusement les angles tracés. La qualité de la découpe conditionne directement l’efficacité de l’appui et la répartition des charges. Une fois l’échantignole découpée, il convient de vérifier l’ajustement sur l’arbalétrier avant de procéder à la fixation définitive.
La fixation de l’échantignole requiert un minimum de quatre points d’ancrage répartis sur la base pour assurer une liaison fiable avec l’arbalétrier. Les clous torsadés de diamètre 4,5 mm et de longueur 100 mm constituent la solution la plus courante, mais le vissage avec des vis à bois de diamètre 6 mm offre une tenue supérieure dans le temps. L’orientation des fixations doit privilégier un angle légèrement incliné vers le bas pour optimiser l’ancrage dans les fibres du bois.
Pathologies et problèmes courants
Les désordres affectant les échantignoles résultent généralement de défauts de conception, de mise en œuvre ou de vieillissement naturel des matériaux. L’écrasement du bois constitue la pathologie la plus fréquente, causée par un dimensionnement insuffisant ou l’emploi d’un bois de densité inadaptée. Ce phénomène se manifeste par un tassement progressif de l’échantignole sous la charge, entraînant un affaissement des pannes.
Le fendillement de l’échantignole représente un autre désordre courant, particulièrement sur les bois présentant des défauts de structure ou un taux d’humidité excessif lors de la mise en œuvre. Ces fissures compromettent la capacité de résistance de la pièce et peuvent évoluer vers une rupture complète sous l’effet des variations climatiques. Un mauvais dimensionnement initial, qu’il s’agisse d’une section insuffisante ou d’une longueur d’appui inadéquate, génère des concentrations de contraintes préjudiciables à la durabilité.
La prévention de ces pathologies passe par le respect strict des règles de calcul, l’emploi de matériaux de qualité et une vérification périodique de l’état des échantignoles. En cas de défaillance avérée, le remplacement de la pièce défectueuse s’impose rapidement pour éviter la propagation des désordres à l’ensemble de la charpente.
Alternatives modernes à l’échantignole traditionnelle
L’évolution des techniques constructives a vu naître des alternatives métalliques aux échantignoles traditionnelles en bois. Ces solutions industrielles en acier galvanisé offrent plusieurs avantages significatifs : résistance mécanique supérieure, absence de variations dimensionnelles, durabilité accrue et facilité de mise en œuvre. Les connecteurs métalliques permettent également une précision dimensionnelle constante et éliminent les risques liés aux défauts naturels du bois.
Cependant, ces alternatives présentent certains inconvénients qu’il convient de considérer. Le coût d’acquisition reste généralement plus élevé que les versions bois traditionnelles, et leur comportement thermique diffère de celui du bois massif. Les normes européennes EN 1995 (Eurocode 5) encadrent l’utilisation de ces connecteurs métalliques et définissent les conditions de leur emploi dans les structures bois.
Le choix entre échantignole traditionnelle et connecteur métallique dépend des contraintes du projet, du budget disponible et des performances recherchées. Les charpentes patrimoniales privilégient généralement les solutions bois pour respecter l’authenticité historique, tandis que les constructions contemporaines peuvent tirer parti des innovations techniques offertes par les solutions métalliques.
